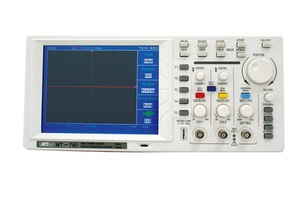

デジタルオシロスコープ
概要
●電子回路のトラブルシューティング
●システムの保守点検、教材用として最適のツール
電気信号の波形を表示する計測器です!
縦軸が電圧・横軸が時間・高速な電気信号の時間的変化
をグラフとして表示します。技術者が、電気機器の修理時
に使用します。
仕様
画面 | 7.8インチLCD |
周波数帯域 | 25MHz |
チャンネル | 2チャンネル |
外部トリガー | 利用可能 |
サンプリング | 100MS/S |
保存長 | 6kポイント/チャンネル毎 |
縦軸分解能 | 8ビット |
縦軸感度 | 5mV‐5V/div |
DC縦軸精度 | ±5% |
最大入力電圧 | 300V CAT2 |
レンジ | ±50V(500mV~5V) ±2V(5mV~200mV) |
カップリング | AC・DC |
入力インピーダンス | 1MΩ±2% |
タイムベース範囲 | 5ns-5s/div |
タイムベース精度 | 100ppm |
トリガー | オート/フリーラン/シングルショット/エッジ/ビデオ |
付属品 | パソコンデータ転送可能USB |
電源 | 100‐240V 50/60Hz |
寸法・重量 | 350(W)×157(H)×120(D)mm 約1kg |
