オルタ+ フルハイビジョンセット
録画時間の目安
配線イメージ
レコーダーのネットワーク化についてご案内
恐れ入りますが、レコーダーのネットワークにつきましては当店ではご案内しておりません。セキュリティ環境によって上手く繋がらない場合があります。
ご不明点や、手順等はメーカー(キャロットシステムズ)にお問合せください。
特 徴

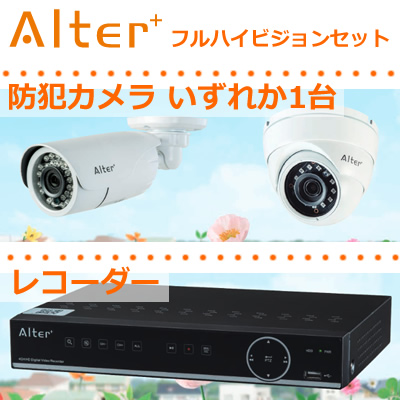

バレット型防犯カメラ、ドーム型カメラ、双方とも200万画素のカメラです。どちらも屋外防水タイプのカメラです。設置場所にあわせて商品をお選びください。
・H.264録画方式を採用し、優れた画質での保存が可能
・AHDカメラ4台の映像をHD画質(1920×1080)の高画質で録画
・2TBのハードディスクを搭載し、長時間の録画が可能
・動体検出は画面を30×44マスのマスから選択可能
仕様
| AH-120/AH-130 | センサ | 1/4型CMOS | ||
|---|---|---|---|---|
| レンズ | 3.6ｍｍ | |||
| 有効画素数 | 200万画素(1920×1080 | |||
| 画角(視野角) | 水平90° 垂直47° | |||
| シャッター速度 | 1/25～1/10,000(自動) | |||
| ホワイトバランス | 自動 | |||
| 可視光撮影照度 | 0.05Lux | |||
| 夜間撮影距離 | 約15M | |||
| 赤外線LED数 | 30個/24個 | |||
| 撮影方式 | NTSC | |||
| 同期方式 | 内部同期 | |||
| 保護等級 | IP66相当 | |||
| 筐体材質 | アルミ合金 | |||
| 動作温度範囲 | -10～55℃ | |||
| 電源電圧 | DC12V | |||
| 最大消費電流 | 130ｍA(赤外線ON時：300mA/260mA) | |||
| 最大消費電力 | 3.6W/ 3.2zW | |||
| 外形寸法 | W68×H67×D193/Φ93(W)×H68 | |||
| 質量 | 約370ｇ/約320ｇ | |||
| 月々の電気代 | 約48円/約44円 | |||
| 音声出力端子 | なし | |||
| 映像出力端子 | BNC | |||
| パッケージ内容 | AHDカメラ×1、接続ケーブル(18M)×1、取付用ネジセット×1、 自己融着テープ×1、取扱説明書×1 |
|||
| 録画機(レコーダー) 仕様 | ||||
|---|---|---|---|---|
| システム | OS | 組込み版 Linux | ||
| マルチプレクス | Pentaplex(ライブ / 録画 / 再生 / ネットワーク/ バックアップ） | |||
| メニュー表示言語 | 日本語 他 18 ヶ国語を搭載 | |||
| 記憶媒体 | HDD | 2TB | ||
| 外部ストレージ | ハードディスク 最大 6TB | |||
| バックアップデバイス | USB デバイス 最大 64GB | |||
| 映像表示 | 表示方式 | NTSC/PAL | ||
| 映像入力 | 4CH BNC-J | |||
| 映像出力端子 | VGA/HDMI | |||
| 映像出力サイズ | HDMI：1024×768/1280×1024/1440×900/1280×720/1920×1080 | |||
| －－ | ||||
| VGA：1024×768/1280×1024/1440×900/1280×720/1920×1080 | ||||
| －－ | ||||
| プレビュー解像度 | 各チャンネル最大 1920×1080Pixel | |||
| カメラ画質調整 | 各チャンネルごとに 255 段階調整（色相 / 輝度 /コントラスト/ 彩度） | |||
| シーケンス | 1 ～ 300 秒 7で設定可能（1→2→3→4） | |||
| 画面表示 | 4 分割 / 各チャンネル表示（IPカメラ接続時は最大 8 分割） | |||
| 音声 | 入力 | 4CH 入力 | ||
| 出力 | 1CH 出力（RCA） | |||
| 録画 | 圧縮方式 | H.264 | ||
| 解像度 | 960×480、1280×720、1920×1080 | |||
| 画質設定 | ビットレートにて10 段階で設定 | |||
| フレームレート | 1 ～ 30/fps | |||
| 録画方法 | 常時/ モーション /手動/ センサートリガー | |||
| スケジュール設定 | 1 週間分を 30 分単位で設定可能 | |||
| プリアラーム録画 | 2～ 10 秒（オート） | |||
| 上書き録画 | ON/OFF 設定可能 | |||
| 再生 | 検索方法 | 日時指定/イベント | ||
| 操作 | 再生 / 早送り/ 巻き戻し/ 一時停止 /ズーム | |||
| 早送り速度 | 4 段階（x2/x4/x8/x16） | |||
| 動体検出 | 検出エリア | 各チャンネル 30×44 マスでマスク設定が可能 | ||
| 感度設定 | 8 段階 | |||
| アラーム | 入力 | 4CH（NOまたは NC） | ||
| 出力 | 1CH | |||
| ブザー | 内蔵ブザー | |||
| 検出トリガー | 映像信号なし/HDD エラー /HDD 残り容量なし/ 動体検出/ センサー入力 | |||
| アラーム時間 | 10/20/40/60（秒）/td> | |||
| ログデータ | －－ | |||
| ネットワーク | 対応ブラウザ | Internet Explorer 7. 0 以降 | ||
| リモート操作 | ライブ/再生/ バックアップ/ パラメーター設定 | |||
| PTZコントロール | 接続端子 | RS485 | ||
| 対応プロトコル | Pelco P/Pelco D | |||
| ユーザー管理 | ログイン権限管理・パスワード保護 | |||
| 外形寸法・質量 | 300W×227L×53H（ｍｍ） | |||
| 電源 | DC12V/ 最大 2A | |||
| 動作温度範囲 | -10℃～ +55℃ | |||
| 月々の電気代 | 約 450 円 | |||
